Radiostanice RF-13

Detailní popis

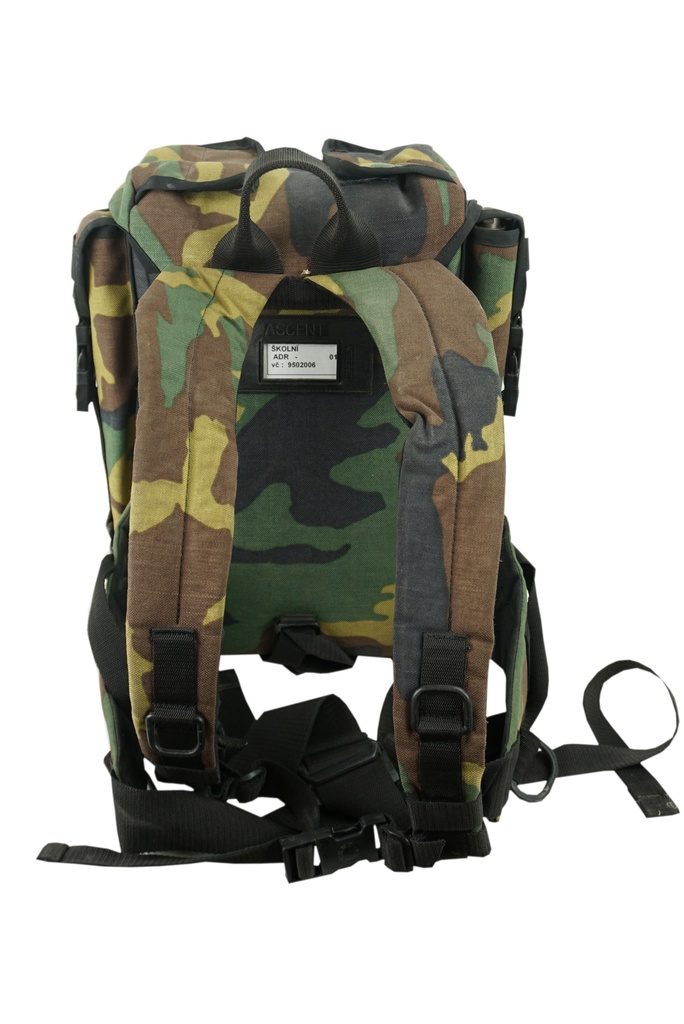

Radiostanice RF13 (varianta bez maskovače) je přenosná VKV radiostanice, určená pro spojení na taktickém stupni velení. Přenáší a obsluhuje ji 1 muž. Soupravu radiostanice tvoří spolu s vlastní stanicí příslušenství pro běžné způsoby provozu. Toto příslušenství lze přenášet za provozu spolu s radiostanicí v brašně.

Složení soupravy: vlastní rádiová stanice, dvě zdrojové skříňky s akumulátory, mikrotelefon s ovládáním, anténa závěsná, prutová 0,5 m a 1,5m, lehký plátěný obal, 2 nosné popruhy, brašna s popruhy pro přenos soupravy, záložní díly, tužka, návod k obsluze, záznamník, technický list

Technická data:
Určení: přenosná VKV rádiová stanice určená pro taktický stupeň velení
Umožňuje spojení s: R-105, RF-10, R-107, R-111, R-123, R-173
Kmitočtový rozsah: 30 - 87,975 MHz
Kmitočtový odstup: 25 kHz
Počet pracovních kmitočtů: 2320
Volba kanálů: číslicová klávesnice
Druh provozu: - simplexní nebo poloduplexní telefonie
- přenos dat rychlostí 1,2 kbit/s a 16 kbit/s
Utajení hovoru: vnitřní číslicový maskovač hovoru
Přenášené kmitočtové pásmo: 300 - 3400 Hz pro telefonii, 150 - 9000 Hz pro přenos dat
Výkon vysílače: - 5 W jmenovitý
- 0,2 W snížený
- 25 W se zesilovačem
- 50 W se zesilovačem
Nízkofrekvenční výkon: minimálně 200 mW na 4 W regulovatelný
Citlivost přijímače: lepší jak 0,5 µV pro odstup rušení 12 dB SINAD
Napájení: 12V ze zdrojové skříně NiCd akumulátory o kapacitě 4Ah
Doba provozu: 14 hodin při poměru vysílání : příjem : pohotovost = 1:1:10
Odběr proudu: - 2 A při vysílání jmenovitým výkonem 5 W
- 0,6 A při vysílání sníženým výkonem 0,2 W
- 0,2 A při příjmu
- 0,12 A při režimu pohotovost
Hmotnost stanice: 2,7 kg bez příslušenství
Hmotnost zdroje: 2,5 kg
Rozměry vlastní radiostanice: 83 x 205 x 180 mm
Antény a dosah: - s prutovou anténou 0,5 m - 1 km
- s prutovou anténou 1,5 m - 8 km
- se závěsnou anténou - 12 km
- se směrovou anténou délky 30 m - 25 km

Fukčnost akumulátoru nezaručujeme! Jedná se o dlouhodobě skladované zboží od AČR!
